Het maken van een zonnecollector

"Webmatch"

Aan deze opdracht is een wedstrijd verbonden:

Diegene die in staat is met haar of zijn zonnecollector de temperatuur van het water het meest te laten stijgen, heeft de webmatch gewonnen...

Jammer genoeg kan niet iedereen aan de webmatch meedoen. Alleen de 5 beste werkstukken, per klas, kunnen worden getest op hun kwaliteit.

De kwaliteiten worden bepaald door de antwoorden op de volgende vragen:



ziet je werkstuk er netjes uit?

zitten er geen kieren in?

zijn alle rafels (bij hout) weg?

zitten er geen scherpe randen aan?

zijn de maten goed?

zijn de kanten en bodem goed haaks?

Hoe lang heb je er aan gewerkt?

Vond je het een leuk werkstuk om te maken?

Kan je zelfstandig genoeg deze opdracht maken?



Hoe gaan we de collectoren testen?

Nadat de collector is gevuld met gewoon kraanwater, wordt, op een zonnige dag (of is dat niet nodig met jouw collector?) jouw collector in de zon gezet.

Jij bepaalt hoe en waar je collector wordt geplaatst (dat is misschien van belang)

ongeveer 2 uur later laten we het water in een erlenmeyer lopen en meten de temperatuur

na een aantal minuten lezen we de temperatuur van het water af

we noteren de uitslagen op een lijst

de lijst publiceren we op www.techna.nl



De jury van de webmatch wordt gevormd door de natuurkunde en techniekdocenten die meedoen. Deze mensen gaan niet, met jullie, in discussie over de uitslag van de webmatch.

de winnaar wordt ook op de techniekpagina van www.techna.nl bekend gemaakt.



Wij, van roepen de leerlingen voor het vak techniek uit de basisvorming op om mee te doen aan de webmatch.

Voor alle scholen in Nederland lijkt het ons een leuke, leerzame opdracht die zowel binnen het vak Natuurkunde (straling, stroming, geleiding en isolatie) als binnen het vak Techniek valt. Maak je leerkracht enthousiast en zorg dat je klas meedoet.



Als jullie gaan meedoen met de klas, laat dat ons dan weten! Stuur een E-mail naar info@techna.nl





De docent stuurt aan het eind van de opdracht de beste oplossing, met uitgebreide werkbeschrijving en foto naar ons op zodat wij jouw zonnecollector op de pagina’s van www.techna.nl kunnen plaatsen





Hieronder vind je de tekening die alleen aangeeft hoe jou collector er aan de buitenkant uit gaat zien. De beschrijving van het werkstuk zegt niets over de binnenkant van je werkstuk of de positie van je collector (plat in de vensterbank, of juist in een door jou bepaalde hoek).



Alle maten die je in de tekeningen ziet of leest, zijn richtmaten. Je mag je eigen afmetingen kiezen, maar... de maten die er staan zijn maximale maten: je mag wel kleiner maar niet groter werken!



Veel succes!!!







Practicum 1: De collectorbak van hout



Wat heb je nodig?

1 plaatje multiplex 250 x 250 (maximaal) x 6

4 stroken multiplex maximaal 260 x 40 x 6

16 kleine draadnagels 12/15 mm

schuurpapier



Gereedschappen Multiplex:

Liniaal

potlood

kolomboormachine

blokhaak

klein boortje (3 mm maximaal)

lijmtangen

zoetvijl

schroevendraaier

soeverein boor (voor met de hand)



Wat moet je doen?

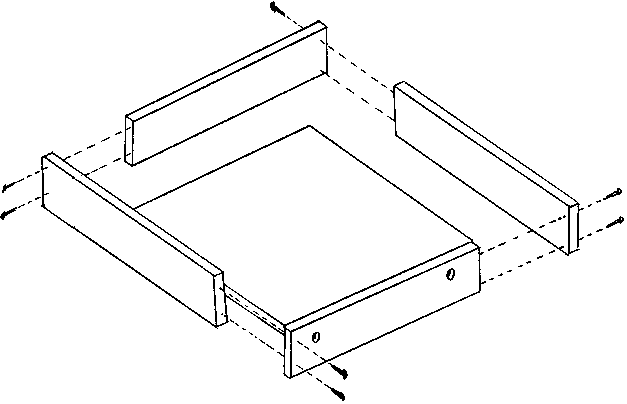

bekijk de tekening en zaag de 5 onderdelen uit. De lengte van 1 zijkant = de lengte van een van de zijden van de grondplaat + iets meer dan de dikte van je materiaal

boor de gaten in een van de zijkanten. Daar is geen plaats voor aangegeven in je tekening omdat de plaats van de gaten afhankelijk is van de maat van de collectorbuis

zorg ervoor dat de losse onderdelen goed zijn afgewerkt met een vijl of een schuurpapiertje

als alles goed is afgewerkt EN alles past, kun je de bak in elkaar zetten met lijm en spijkers

doe lijm op een zijde van de grondplaat en bevestig een zijkant.

Sla er twee nageltjes in als extra versteviging

De volgende zijkant die gaat bevestigen is een zijkant die grenst aan de zijkant die je al hebt gedaan.

Als deze zijkant vast zit aan de grondplaat, sla je 2 nageltjes van de ene naar de andere zijkant

enz.







Practicum 1: De collector bak van staal, aluminium of blik



Wat heb je nodig?

een plaat staal, aluminium of blik maximaal 320 x 320 mm

schuurpapier



Gereedschappen:

boorkolom boor 3 mm

boor 6,5 mm

soeverein boor

hefboomschaar

kraspen

winkelhaak

liniaal

centerpons

zoetvijl

plaatklem of zetbank



Wat moet je doen?

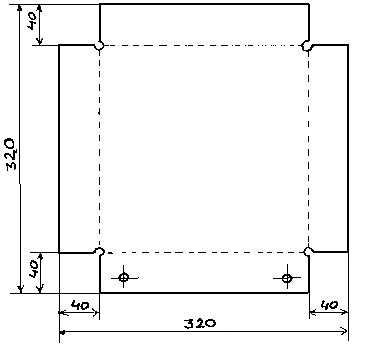

Bekijk onderstaande tekening van de uitslag en neem de maten over op de plaat blik of staal;

Daar waar je het metaal gaat buigen zet je met de kraspen lijnen;

Op de kruispunten van deze kraslijnen sla je met de centerpons kleine deukjes;

Hier moeten gaatjes van 3 mm geboord worden

in een van de (toekomstige) zijkanten van de bak moeten ook twee deukjes geslagen worden. Hier moeten gaten van 6,5 mm geboord worden. Dit moet voordat je gaat knippen en buigen;

Als de gaatjes zijn geboord en afgewerkt (met de soeverein boor) kun je de hoekjes, die niet nodig zijn, wegknippen met de plaatschaar. Als je met blik werkt, kun je ook knippen met een rechte latoenschaar;

Nu is je uitslag klaar. Werk alle kantjes netjes af;

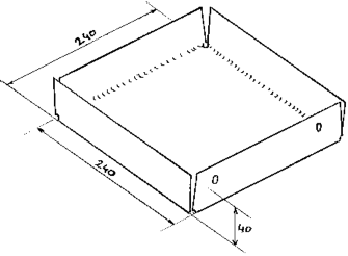

Pas nu kun je de zijkanten omzetten (buigen);

Zet je uitslag in de zetbank zo dat je de gekraste lijn nog net kunt zien en klem de uitslag vast;

Als je een keurige hoek van 90E hebt gebogen, kun je de naastliggende zijkant buigen. Enz...



Practicum2: De Waterleiding



Wat heb je nodig:

een lengte uitgegloeide koperleiding i 6 mm met een lengte van ± 1000 mm

A4-papier



Gereedschappen:

je handen

schuurpapier

kraspen

liniaal

potlood

gum

zelf bedachte, gemaakte hulpgereedschappen



Wat moet je doen?

werk het begin en eind van de leiding netjes af;

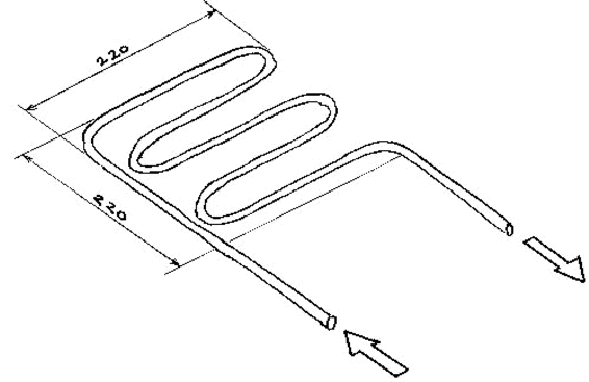

Bedenk een vorm die volgens jou het meeste warmte op kan nemen. Teken die vorm op ware grootte. Houd er rekening mee dat je ‘maar’ een meter (1000 mm) hebt;

buig heel voorzichtig (anders 'knikt' de buis), zonder kracht, de eerste bocht in de leiding. Doe dit met je handen: buig de buis rond je duimen totdat de buis haaks is omgebogen. De buis mag niet gevouwen worden omdat er dan geen water meer door kan stromen;

Je gevormde buis is klaar. Begin en eind moeten door de geboorde gaten in de zijkant van de bak passen;





Practicum 3: Afmonteren



Wat heb je nodig:



plaatje plexiglas, maximaal 240 x 240 x 1 of meer

een aantal nageltjes (bij hout)

lijm van lijmpistool (voor metaal)



Gereedschappen:

hamer

lijmpistool



Wat moet je doen?

Als jij je zonnecollector hebt ingericht met isolatie, kleur en wat je nog meer hebt verzonnen om de warmte die binnenkomt in het water te laten opnemen, kan de bak worden afgesloten.

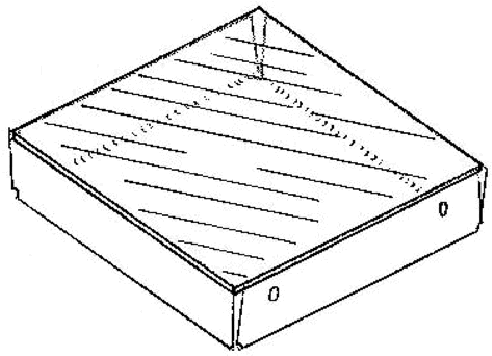

Het plexiglas plaatje wordt gebruikt voor de afdichting.

Op het voorblad kun je aan de ‘Exploded view’ zien hoe het plaatje gemonteerd kan worden.

Bij de metalen bak moet je lijmen





practicum 3: De inrichting van de collector



Dit practicum wordt niet verder uitgewerkt. Jij bepaalt zelf hoe de bak wordt ingericht:



moet er isolatie in?

moet de bak een speciale kleur hebben?

welke isolatie moet er in en hoeveel?

moet de bak (lucht/water-)dicht gemaakt worden?
