Zonnecollector

Begrippen als straling, stroming, geleiding en isolatie van warmte uit de natuurkunde, kunnen aan de hand van de zonnecollector en de zonneboiler uitgelegd worden. Deze 4 begrippen komen aan de orde bij deze twee apparaten

Hoe werkt de zonnecollector?

Het water in een tuinslang die de hele dag in de zon heeft gelegen, kan al behoorlijk warm worden. Door het gebruik van zonneboilers maken we hiervan op een slimme manier gebruik.

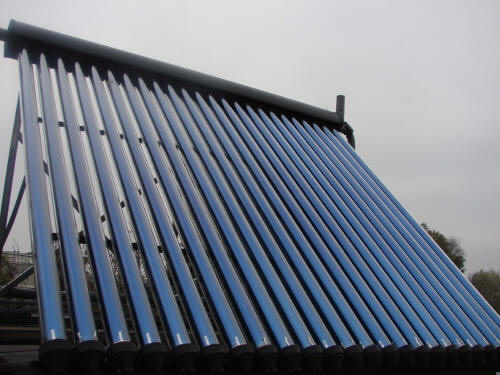

Een zonneboiler bestaat uit een zonnecollector en een voorraadvat. De zonnecollector vangt zonlicht op. Zo’n collector bestaat uit een donker gekleurd (neemt veel warmte op) buizenstelsel dat afgedekt is met een vlakke glasplaat.

De vloeistof (bijvoorbeeld water) die door de buizen stroomt, wordt verwarmd door het zonlicht. Bij felle zon kan de temperatuur van het water oplopen tot 90║C. De collector wordt op het dak geplaatst. Het warme water wordt dan bewaard in een voorraadvat.

Als de warmwaterkraan wordt opengedraaid  stroomt het koude water via een warmtewisselaar door het opgewarmde voorraadvat naar de kraan. Als het water niet warm genoeg is, wordt het water bijverwarmd door de cv-ketel, de geiser of de warmtepomp. Dit wordt naverwarming genoemd.

Er zijn 4 soorten zonne-boiler systemen:



De compacte zonneboiler: Een zonneboiler waarbij het leidingwater direct in een goed ge´soleerde collector wordt verwarmd. Er is dus geen apart voorraadvat nodig.

De standaard zonneboiler: Het collectorwater wordt rondgepompt in een gesloten circuit dat zijn warmte in het voorraadvat via een warmtewisselaar aan het leidingwater afgeeft.

De zonneboilercombi: Een grote cv-zonneboiler, waarin voorraadvat en cv-brander ge´ntegreerd zijn.

De CV-zonneboiler: Een standaard zonneboiler met een extra warmtewisselaar in het vooraadvat. De extra warmtewisselaar is aangesloten op de CV-ketel. Er is dus geen aparte naverwarmer nodig.



Activiteiten

1)   Probeer de functie van een de warmtewisselaar, de pomp, het naverwarmen en de boiler te omschrijven

2)  Bouw, naar aanleiding van de tekening, je eigen zonne-boiler.

Doe de proef

Bekijk de presentatie
